バーベルのスリーブ、回転機構、着脱音について

バーベルのスリーブ、回転機構、着脱音について

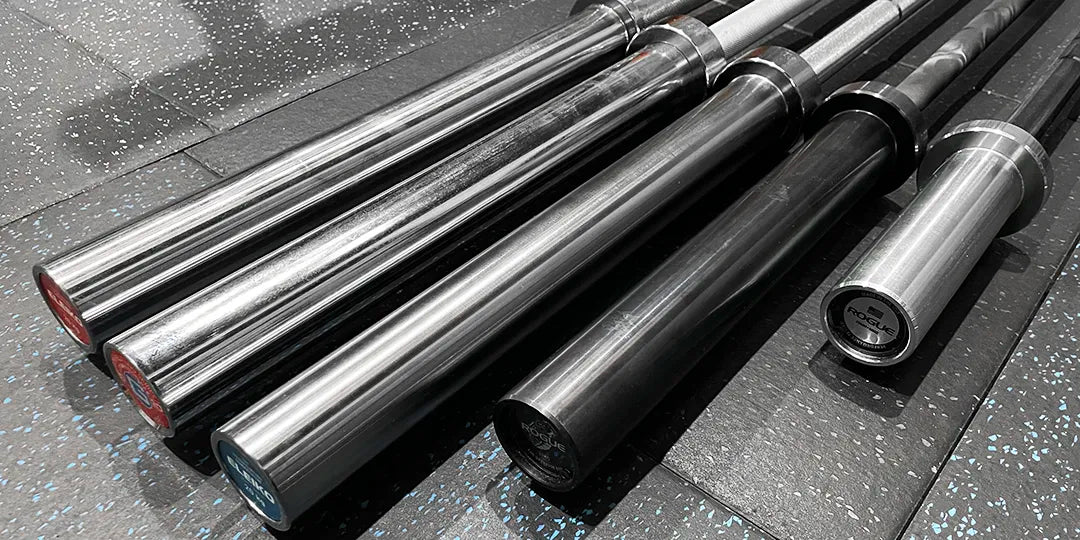

バーベルのプレートを装着する部分は「スリーブ」と呼ばれます。

このページでは、スリーブの形状や内部構造、各種表面処理の特徴、回転機構の種類などについて詳しく解説します。



【スリーブの回転機構】

一般的に、パワーリフティングバーや多目的バーでは、ある程度の回転抵抗があり耐久性に優れたブロンズブッシングやコッパーブッシングが使用されます。

一方、ウェイトリフティングバーでは、回転抵抗が小さく、クリーンやスナッチなどの素早い動きへの追従性に優れたニードルベアリングが採用されることが多くなっています。

回転機構について、「回転抵抗が小さく、よく回るほど優れている」と考える方もいますが、それは間違いです。

BIG3をはじめとするスローリフトでは、ある程度の回転抵抗の高いバーベルの方が扱いやすくなります。

また、ウェイトリフティングバーであっても、一級品は使用者の使いやすさを考慮した適度な回転抵抗があります。

使いやすいバーベルに求められるのは、常に滑らかで一貫した回転と、用途に応じた適切な回転抵抗です。

スリーブには、一貫性のあるスムーズな回転と、用途に応じた適度な回転抵抗が求められます。

豆知識

日本国内では、ウェイトリフティングバーであってもブッシング式のバーに根強い人気があります。

これは、日本のウェイトリフティング競技用バーベルの老舗メーカーが長年ブッシングを採用してきたこともあり、多くのウェイトリフターが、比較的回転抵抗のあるウェイトリフティングバーに慣れていることが影響していると考えられます。

また、ブッシングとニードルベアリングでスペック上の耐久性に大きな差がない場合でも、実際のトレーニング現場では「ブッシングの方がラフな使用にも強い」と評価されることがあります。

こうした点も、ブッシング式ウェイトリフティングバーの魅力のひとつです



【スリーブの固定方法】

スリーブ内部には、スリーブとシャフトを接続・固定するための機構があります。

代表的な方式は、大きく分けて以下の2種類です。

スナップリング式

競技用バーベルで広く採用されている構造です。

スリーブをスナップリングで固定するため、振動や衝撃によって緩むボルトやナットを使用しないことが特徴です。

分解が比較的容易で、製品によっては分解メンテナンスやパーツ交換にも対応できます。

一方で、構成部品が多いため、ガタつきや異音を抑え、高い静音性を実現するには精密な加工・組み立て技術が必要になります。

ボルト・ナット固定式

シャフトの先端にネジ山やネジ穴を設け、ボルトまたはナットでスリーブを固定する構造です。

使用中の緩みや分解事故を防ぐため、強力なネジロック剤やセルフロックナットを使用して組み立てられている製品が多く、基本的に分解メンテナンスやスリーブ交換を想定していません。

構成部品が比較的少なく、構造をシンプルにしやすいことから、静音性を確保しやすいというメリットもあります。

スナップリング式バーベルの組み立て風景。振動や衝撃によって緩む可能性のあるボルトやナットを使用せず、スナップリングによってスリーブを固定しています。

豆知識

欧米のレビューサイトなどでは、スリーブ端部に六角ボルトの頭が露出しているタイプのバーベルを、低価格帯バーベルに見られる代表的な構造として紹介していることがあります。

実際、このタイプの中には耐久性の低い製品も存在するため、購入時には構造やメーカーの品質管理を確認することをおすすめします。

※古いバーベルにはロールピンで固定する方式も見られます。また、GYMWAY社のように独自の固定機構を採用しているメーカーもあります。



【スリーブの表面処理】

バーベルのシャフト部分の表面処理については「バーベルの表面処理について」のページにてその特性を解説しましたが、シャフト部分のように直接握る事が無くプレートとの摩擦や衝突を繰り返すスリーブ部分にはシャフト部分とは異なった特性の表面処理が求められます。

・クロムメッキ

金属との摩擦や衝突に強く滑りの良いクロムメッキはスリーブの表面処理として最もスタンダードなものです。
シャフト部分の表面処理としては弱点となった摩擦力の弱さもスリーブ部分の表面処理としては着脱の容易さというメリットになります。

・亜鉛メッキ

クロムメッキと同様に金属との摩擦や衝突に強く、滑りも良いのが特徴です。
クロムメッキほどの硬度は無いためやや摩耗が早く、経年劣化による変色もありますが、耐腐食性の面ではクロムメッキを上回っておりサビに強いという長所があります。

・セラミックコーティング(セラコート等)

シャフト部分の表面処理同様、スリーブ部分の表面処理としても人気が増しているのがセラミックコーティングです。
耐摩耗性や耐腐食性で金属メッキよりも優れた特性を持つセラミックコーティングですが、金属との摩擦や衝突に対しての耐久性という面では金属メッキに劣るという評価もあり、北米でもスリーブのコーティングとしては金属メッキに取って代わるには至っていません。

・ブラックオキサイド(黒染め)

セラミックコーティングの普及前はブラックオキサイドの表面処理が施されたオリンピックシャフトも多く見られました。
ブラックオキサイドは被膜が非常に薄くサビに弱い為、経年劣化により早い段階でスリーブにサビが生じる事になります。
サビたスリーブはプレートの着脱が難しくなる為、こまめにメンテナンスが必須となります。

・ROGUE独自のマットブラック

ROGUE社が独自開発した特殊な表面加工仕上げで、耐腐食性と耐衝撃性が非常に高くコーティングが長期間維持されるという特徴があります。

・ステンレススチール

コーティングが施されていないステンレススチール製のスリーブ、近年北米のハイエンド製品で採用が増えています。
サビやコーティング剥がれの心配が無いという大きなメリットがありますが、価格の高さがネックとなります。

豆知識

スリーブ部分の表面処理は、シャフト部分とは評価基準が少し異なります。

例えば、

  • 金属との接触によって摩耗やチッピングが起こりやすいセラミック系コーティングは、スリーブ用途では評価が分かれる

  • コストが高く、シャフト部分ほど大きなメリットを得にくいステンレスは一般的ではない。

  • シャフト部分では問題となる場合があるクロムメッキの低い摩擦係数も、スリーブではプレートの着脱性向上というメリットになる

といった違いがあります。

そのため、スリーブコーティングの主流は現在もクロムメッキです。



【インナーカラーの形状】

インナーカラーの形状や厚みは、すべてのバーベルで同じではありません。

用途や設計思想によって、厚みに違いがあります。

特にパワーリフティング競技での使用を前提に設計されたバーベルでは、より多くのプレートを装着できるよう、インナーカラーを意図的に薄くし、プレート装着部分を長く確保している場合があります。

また、ショートスリーブタイプのバーベルでも、限られたスリーブ長の中で少しでも多くのプレートを装着できるよう、薄いインナーカラーが採用されることがあります。

豆知識

インナーカラーが薄く、プレート装着部分が長いバーベルでは、プレートがシャフト中央寄りに装着されます。

そのため、ラック内で使用する際にプレートとラックが接触しやすくなります。

特にスクワットなどラック内で行う種目で使いにくさを感じる場合は、スリーブにスペーサーを装着してプレート位置を外側へ移動させることで改善できることがあります。



【スレッディングスリーブ】

バーベルによっては、スリーブの表面に細かな溝が刻まれていることがあります。

これは「スレッディングスリーブ」と呼ばれる仕様で、組み合わせるプレートによって、以下のような特徴があります。

  • 通常のスチールプレートやコーティングプレートとの組み合わせ
    スリーブ表面の溝によって接触面積が減り、摩擦が小さくなるため、プレートの着脱がスムーズになる傾向があります。
    特に、パワーリフティング競技用プレートのように、プレート穴とスリーブのクリアランスが小さく設計されているプレートでは、着脱のしやすさにつながります。

  • 穴の内側にスレッドが刻まれたプレートとの組み合わせ
    スリーブ側とプレート側、双方のスレッドが噛み合うことで、プレートがズレにくくなる特徴があります。

一方で、スレッディングスリーブとスレッド付きプレートを組み合わせると、プレートの着脱時に独特の摩擦音が発生するという特徴もあります。

着脱音については、後ほど詳しく解説します。


ROGUE オハイオパワーバーのスレッディングスリーブの拡大写真。表面に細かな溝が刻まれているのが分かります。ROGUE社のスリーブは2024年に大規模なアップデートが行われ、現在は写真の仕様よりも溝が細かく、擦過音の小さいスリーブへ変更されています。

豆知識

スレッディングスリーブにも製品によって形状の違いがあります。
近年では、溝がより細かく刻まれたタイプも増えており、一般的にこのようなタイプは、粗いスレッドのスリーブと比べてプレート着脱時の摩擦音が小さくなる傾向があります。



【プレートの着脱音について】

前述のとおり、バーベルのスリーブとプレートは、組み合わせによって大きな着脱音が鳴る場合があります。

特に、スレッディングスリーブとスレッド付きプレートは、どちらも接触面に細かな溝(スレッド)が刻まれているため、この2つを組み合わせると、プレートの着脱時に動画のような独特の摩擦音が発生します。

この構造には、以下のような特徴があります。

  • スリーブ側とプレート側、双方のスレッドが噛み合うことで、プレートがズレにくくなる。

  • プレートが動いた際に音が鳴るため、ズレに気付きやすくなる。

この独特な着脱音は、競技用フリーウェイト器具で見られる特徴のひとつともいえます。

一方で、ホームジムなど静かな環境では、この着脱音が気になる場合があります。

騒音をできるだけ抑えたい場合は、以下の方法をおすすめします。

  • スレッドのないスリーブを採用したバーベルを使用する。

  • スレッディングスリーブと、穴の内側にスレッドが刻まれていないプレートを組み合わせる。

  • スレッド付きプレートの穴の内側を磨き、スレッドによる摩擦を弱める。

スレッド付きプレートの着脱音を小さくしたい場合は、200~400番程度の中目の金属用耐水サンドペーパーで、プレート穴の内側を磨いてください。

内側を磨くほどスレッドによる摩擦が弱まり、着脱音も小さくなっていきます。

また、プレート側の接触面に溝(スレッド)が刻まれていない場合は、スレッディングスリーブと組み合わせても、この独特の着脱音はほとんど発生しません。


スレッディングスリーブとスレッド付きプレートを組み合わせた際の着脱音です。スリーブまたはプレートのどちらか一方をスレッドのない仕様にすることで、この独特の摩擦音を大幅に抑えることができます。



【スリーブの分解メンテナンス】

「スナップリング式」のスリーブは、製品によっては分解メンテナンスやパーツ交換に対応しています。

一方、「ボルト・ナット固定式」は分解メンテナンスを想定していない製品も多く、ボルトやナットを無理に取り外すと、再組み立てが困難になる場合がありますのでご注意ください。

ROGUE社製バーベルの分解・清掃については、下記の公式チャンネル解説動画をご参照ください。


  • GYMWAY社製バーベルのスリーブは特殊な独自構造となっており、基本的に分解には対応していません。

  • ELEIKO社製バーベルのスリーブはスナップリング式ですが、シール処理が施されたメンテナンスフリー設計となっており、通常は分解メンテナンスを推奨していません。分解を行う場合は、製品仕様を十分に確認したうえで自己責任にて行ってください。

豆知識

スリーブを分解する際に、最も重要なのはスナップリングのサイズに合ったスナップリングプライヤーを準備する事です。バーベルのスリーブを固定するスナップリングは大きく固いため、安物の小さな工具で外すのは非常に難しいためです。
